价 格
订货量
￥41.95万
1 - 1
￥41.69万
2 - 2
￥41.36万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：节能环保 | 加工定制：是 | 品牌：永兴 |
| 燃烧方式：室燃炉 | 结构形式：卧式 | 适用燃料：甲醇、轻油、重油、植物油 |
| 锅炉用途：工业锅炉 | 锅炉类型：蒸汽锅炉 | 额定热功率：大于或等于0.1MW |
| 水位容积：大于或等于30L | 出口水压：大于等于0.1MPa | 额定蒸汽压力：0.8MPa(不含)-2.5MPa(含) |
| 循环方式：自然循环锅炉 | 安装方式：快装锅炉 | 型号：WNS10-1.25-Y |
| 燃料耗量： 120-580KG/h | 适用范围：洗涤熨烫行业、食品机械行业、生物化工行业 | 规格：6850×2890×3190 |
| 是否跨境货源：否 | 特种设备制造许可证号：TS2110234-2023 | 蒸汽温度：194 |
| 外包装材质：304不锈钢 | 蒸发量：10t | 热效率：106.05 |
| 生产许可证：A级 |
一、产品简介
10吨冷凝燃油蒸汽锅炉设计遵守TSG G0001-2012《锅炉安全技术监察规程》、TSG G0002-2010《锅炉节能技术监督管理规程》、GB/T16508.1～16508.8-2013《锅壳锅炉》、NB/T47034-2013《工业锅炉技术条件》之规定。
WNS10-1.25-Y是卧式内燃燃油、甲醇、重油快装冷凝工业蒸汽锅炉，采用湿背式结构。波形炉胆及回燃室为一回程，***回程由烟管，锅炉上部布置冷凝器两级。锅炉配备有完善的全自动控制装置和安全保护装置具有高低水位报警和低水位连锁保护功能；锅炉自动点火、燃烧器火力自动调节和熄火保护，***锅炉的安全运行。
10吨蒸汽燃油锅炉燃料为轻油、甲醇、重油；燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由回燃室转弯180°进入***回程，由前烟箱上部转弯180°进入二级冷凝器、一级冷凝器换热后通过进入烟囱排入大气。
二、锅炉运行工况简介
10吨冷凝燃油蒸汽锅炉在80-100工况下可以稳定运行,在100额定负荷情况下锅炉运行参数为：给水温度为20℃，压力为1.25MPa，1小时内可产生10吨温度为194℃的水蒸汽，以轻柴油为燃料时，计算热效率为99.06%，排烟温度为56.3℃，轻油消耗量为580kg/h。
三、WNS10吨燃油、甲醇、重油蒸汽锅炉主要设计规范及参数
名 称 | 单位 | 数 据 | 名 称 | 单 位 | 数 据 |
额定蒸发量 | t/h | 10 | 额定蒸汽温度 | ℃ | 194 |
额定蒸汽压力 | MPa | 1.25 | 给水温度 | ℃ | 20 |
水压试验压力 | MPa | 1.65 | 辐射受热面积 | m2 | 20.4 |
锅炉本体耗钢量 | t | 16.23 | 对流受热面积 | m2 | 229.7 |
钢结构耗钢量 | t | 5.5 | 节能器受热面积 | m2 | 90 |
水容积 | m3 | 11.6 | 总耗电量 | Kw | 39 |
排烟处过量空气系数 | / | 1.125 | 烟囱(直径×高度) | m | 0.8×8 |
设计燃料低位发热量 | 轻油：42.9 MJ/NM3 | 燃料消耗量 | 轻油：677.3 Kg/h | ||
设计热效率 | 轻油：99.2 % | 锅炉设计排烟温度 | 轻油：93.9 ℃ | ||
永兴集团销售网络遍布全国各地，每个地市级均设有办事处，配备销售人员2名，安装售后人员4名，一个电话3小时内销售人员可赶到现场，解决售前问题，售后人员3小时内可赶到现场，解决客户。锅炉主机终身保修，24小时在线客服实时为您服务，欢迎来电咨询。公司销售热线：176-3972-1123
1.永兴集团锅炉系列均可出口

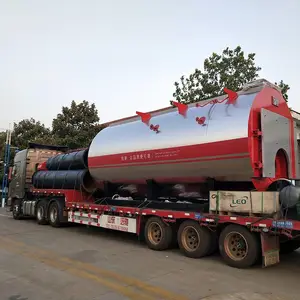

2.燃气冷凝蒸汽锅炉发货现场

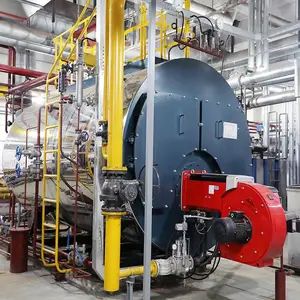

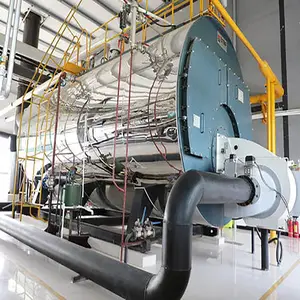

3.燃气冷凝锅炉使用案例图片
四、产品结构简介
10吨燃油冷凝锅炉由受压本体、底座、包装及保温、平台扶梯、仪表阀门及附件、前烟箱、后烟箱、节能器及电控系统等部分组成。
工业10吨锅炉本体在总体结构上采用下置炉胆，烟管左右对称布置的形式，锅筒由φ2400×16的筒体和φ2400×18的前后管板组焊而成；一回程为波形炉胆，它由两节φ1100×12的波形炉胆和两节φ800/φ1100×16的锥形炉胆组焊而成；采用波形炉胆结构既增加了传热面积，也满足了炉胆受热后的自由膨胀；燃烬室由φ1700×18内前、φ1700×18内后管板和φ1696×22的筒体组焊而成；采用湿背形式，避免了高温烟气对后烟箱的直接冲刷，提高了锅炉运行的可靠性。***回程由219根φ51×3.5的螺纹烟管组成，第三回程由154根φ51×3.5的烟管组成；螺纹烟管可以大大强化传热，从而可减少受热面积。前后烟箱采用整体式结构，烟箱上有对开式烟箱门，该形式整体性好，美观、大方，检修时开启轻便，密封性也很好。
