价 格
订货量
￥12.6万
1 - 1
￥12.3万
2 - 2
￥11.9万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：节能环保 | 加工定制：是 | 品牌：永兴 |
| 燃烧方式：室燃炉 | 结构形式：卧式 | 适用燃料：天然气、甲醇、液化气、轻油 |
| 锅炉用途：工业锅炉 | 锅炉类型：蒸汽锅炉 | 额定热功率：大于或等于0.1MW |
| 水位容积：大于或等于30L | 出口水压：大于等于0.1MPa | 额定蒸汽压力：0.8MPa(不含)-2.5MPa(含) |
| 循环方式：自然循环锅炉 | 安装方式：快装锅炉 | 型号：WNS3-1.25-Q |
| 燃料耗量： 50-200m?/h | 适用范围：洗涤熨烫行业、食品机械行业、生物化工行业 | 规格：4503×2000×3450 |
| 是否跨境货源：否 | 特种设备制造许可证号：TS2110234-2023 | 蒸汽温度：194 |
| 外包装材质：304不锈钢 | 蒸发量：3t | 热效率：100.6 |
| 制造证书：A级制造 |
一、产品简介
卧式WNS3吨冷凝锅炉产品设计遵守TSG G0001-2012《锅炉安全技术监察规程》、TSG G0002-2010《锅炉节能技术监督管理规程》、GB/T16508.1～16508.8-2013《锅壳锅炉》、NB/T47034-2013《工业锅炉技术条件》之规定。
WNS3-1.25-Q产品是卧式内燃天然气、液化气快装蒸汽锅炉，采用湿背式结构。波形炉胆及回燃室为一回程，***回程由烟管，锅炉上部布置冷凝器两级。锅炉配备有完善的全自动控制装置和安全保护装置具有高低水位报警和低水位连锁保护功能；锅炉自动点火、燃烧器火力自动调节和熄火保护，***锅炉的安全运行。
每小时产3000KG蒸汽锅炉产品燃料为天然气、液化气、CNG或LNG；燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由回燃室转弯180°进入***回程，由前烟箱上部转弯180°进入二级冷凝器、一级冷凝器换热后通过进入烟囱排入大气，氮氧化物排放≤26mg/m?。
二、锅炉运行工况简介
冷凝锅炉在80-100工况下可以稳定运行,在100额定负荷情况下锅炉运行参数为：给水温度为20℃，压力为1.25MPa，1小时内可产生3吨温度为194℃的水蒸汽，以天然气为燃料时，计算热效率为99.6%，排烟温度为61.2℃，天然气消耗量为200.2NM3/h。
三、工业卧式WNS3吨低氮冷凝蒸汽锅炉主要设计规范及参数
名 称 | 单位 | 数 据 | 名 称 | 单位 | 数 据 |
额定蒸发量 | t/h | 3 | 额定蒸汽温度 | ℃ | 194 |
额定蒸汽压力 | MPa | 1.25 | 给水温度 | ℃ | 20 |
水压试验压力 | MPa | 1.65 | 辐射受热面积 | m2 | 10 |
锅炉本体耗钢量 | t | 5.7 | 对流受热面积 | m2 | 42 |
钢结构耗钢量 | t | 3.4 | 冷凝器受热面积 | m2 | 53.5 |
水容积 | m3 | 5.5 | 总耗电量 | Kw | 11(油)、9.5(气) |
排烟处过量空气系数 | / | 1.15 | 烟囱(直径×高度) | m | 0.55×8 |
设计燃料低位发热量 | 天然气：35.6 MJ/kg | 计算燃料消耗量 | 天然气：235.3 NM3/h | ||
设计热效率 | 天然气：99.6 % | 锅炉设计排烟温度 | 天然气：61.2 ℃ | ||
永兴集团销售网络遍布全国各地，每个地市级均设有办事处，配备销售人员2名，安装售后人员4名，一个电话2小时内销售人员可赶到现场，解决售前问题，售后人员3小时内可赶到现场，解决客户。锅炉主机终身保修，24小时在线客服实时为您服务，欢迎来电留言咨询。热线176-3972-1123
节能环保***氮蒸汽锅炉 卧式锅炉厂家哪家好，选永兴集团，享受优质服务
2.燃气蒸汽锅炉发货现场图片

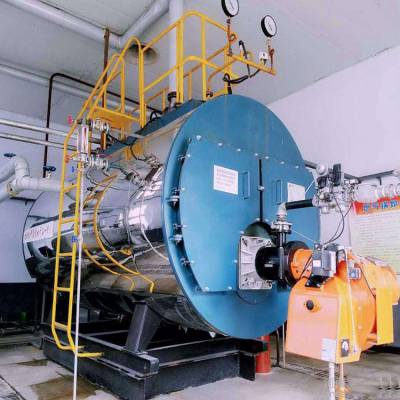

3.燃气锅炉使用案例图片
四、安全附件、辅机及控制说明
3吨冷凝锅炉配有A48H-1.6(DN50)弹簧全启式安全阀两件。
燃烧器采用国外进口燃油或燃气燃烧器，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用JGGC4-8×20立式不锈钢型锅炉给水泵。
为了有效地监视、控制水位及压力，该锅炉配备有水位计(板式水位计、双色水位计各一)、水位控制报警器，具有高低水位报警和低水位连锁保护功能；还配备有压力表、压力控制器以及气路、水路流量计，能够充分满足监视及控制的要求。
设计燃烧器规格参数如下表：
名称 | 型号 | 输出功率 | 调节方式 | 燃料耗量 | 电机功率 | ||||
天然气燃烧器 | TBG260ME | 450～2600 Kw | 比例调节 | 45～260 Nm3/h | 5.5 KW | ||||
燃烧器选型参数表 | |||||||||
燃料类型 | 需克服背压 | 需求功率 | 火焰直径 | 火焰长度 | 火焰角度 | ||||
天然气 | 1200 Pa | 2250KW | 580mm | 2500mm | 120° | ||||
